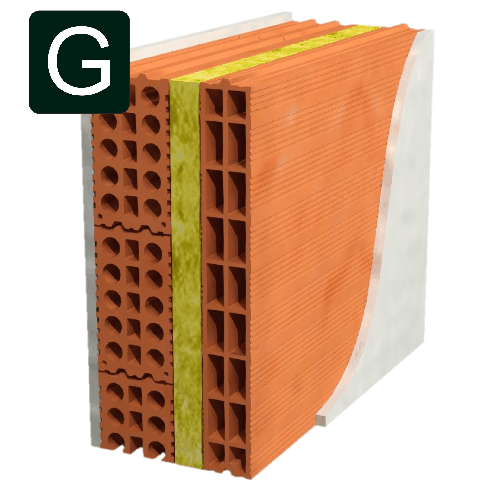

Doble hoja de Gran Formato MEGABRICK

DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
55.5 0.50 120
Megabrick 7 Plus + Lana mineral de 4 cm + Megabrick 7 Plus
Yeso ambas caras. Mapa sup. = 136 Kg/m2
Espesor total: 20 cm. Ver Informe
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
56.1 0.50 120
Megabrick 7 + Lana mineral de 4 cm + Megabrick 7
Yeso ambas caras. Rozas Simétricas. Mapa sup. = 119 Kg/m2
Espesor total: 20 cm. Ver Informe
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
59.3 0.49 120
Megabrick 7 + Enfoscado interior mortero 1 cm + Lana mineral de 4 cm + Megabrick 7
Yeso ambas caras. Rozas Simétricas. Mapa sup. = 131 Kg/m2
Espesor total: 21 cm. Ver Informe
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
61.6 0.47 120
Megabrick 7 + Lana mineral de 4.5 cm + Megabrick 7 Triple Acústico
Yeso ambas caras. Rozas Simétricas. Mapa sup. = 145 Kg/m2
Espesor total: 20.5 cm. Ver Informe
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
63.6 0.45 120
Megabrick 6 Doble + Lana mineral de 5 cm + Megabrick 7 Triple Acústico
Yeso ambas caras. Rozas Simétricas. Mapa sup. = 147 Kg/m2
Espesor total: 20 cm. Ver Informe
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
62.9 0.50 240
Megabrick 5 + Lana mineral de 4 cm + Megabrick 11 Triplex
Yeso ambas caras. Mapa sup. = 147 Kg/m2
Espesor total: 22 cm. Ver Informe

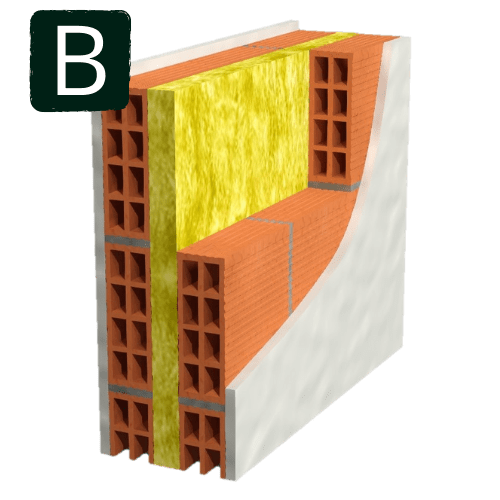

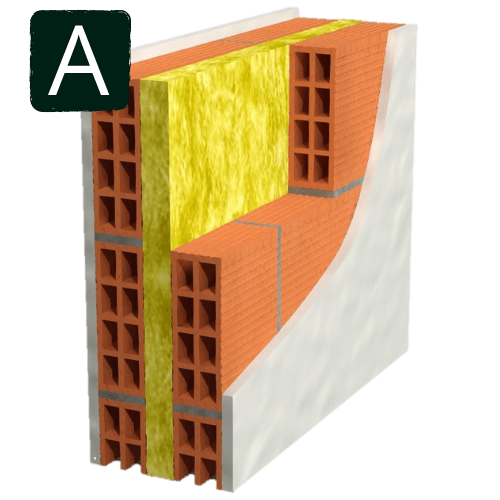

Doble hoja con ladrillo tradicional

DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
63 0.56 120
Ladrillo Hueco 33x20x7 + Lana mineral 4 cm + Ladrillo Hueco 33x20x7.
Yeso ambas caras. Rozas Simétricas. Masa sup. = 144 Kg/m2
Espesor total: 20 cm. Ver Informe
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
60 0.55 120
Ladrillo Hueco 40x20x7 + Lana mineral 4 cm + Ladrillo Hueco 40x20x7.
Yeso ambas caras. Rozas Simétricas. Masa sup. = 137 Kg/m2
Espesor total: 20 cm. Ver Informe
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
65 0.55 120

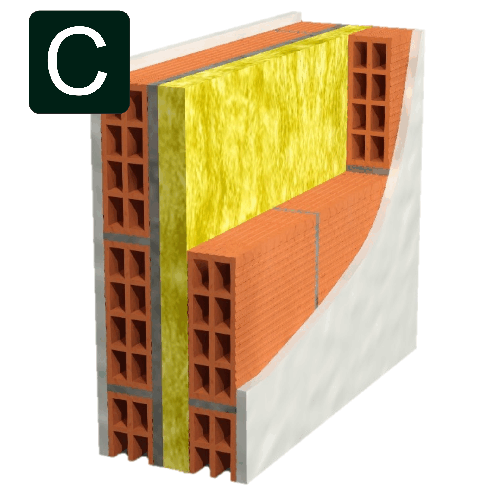

Ladrillo Hueco 50x20x7 Enfoscado mortero interior 1 cm + Lana mineral 4 cm + Ladrillo Hueco 50x20x7.
Yeso ambas caras. Rozas Simétricas. Masa sup. = 170 Kg/m2
Espesor total: 21 cm. Ver Informe

Una hoja bloque TERMOBRICK dB

DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
56 0.91 240
Termobrick dB 24 enlucido de yeso por ambas caras.
Masa sup. = 320 Kg/m2
Espesor total: 27 cm. Ver Informe
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
53 1.06 240
Termobrick dB 19 enlucido de yeso por ambas caras.
Masa sup. = 215 Kg/m2
Espesor total: 21 cm. Ver Informe

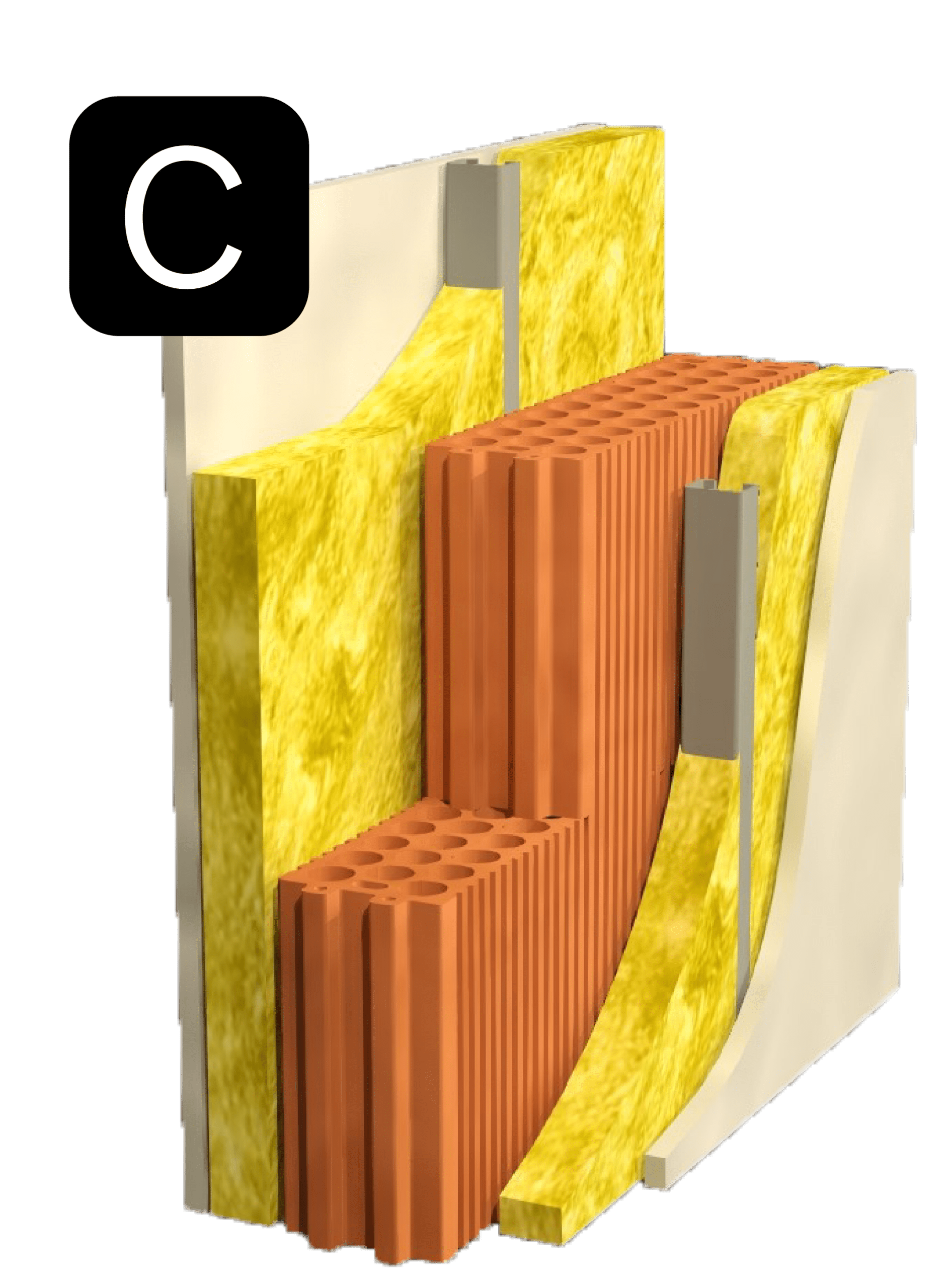

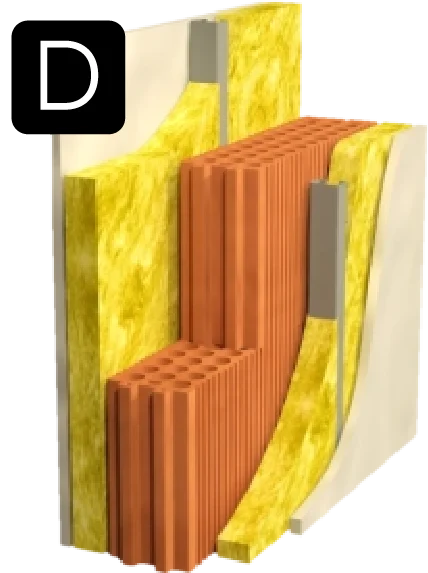

Con placa de yeso laminado TABIMAX-2

Separación entre viviendas

DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
60 0.28 60

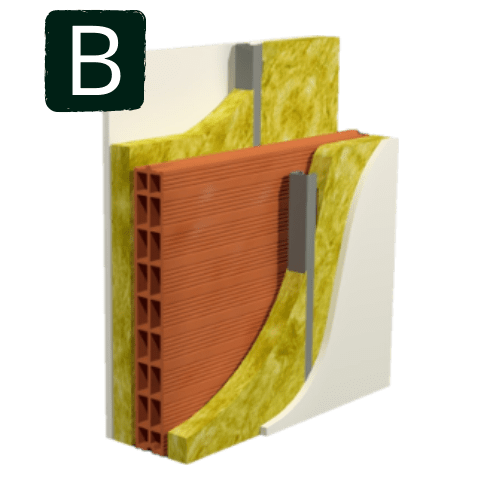

PYL 15 mm + Lana mineral 50 mm + Cámara 10 mm + Megabrick 7 Triple Acústico + Cámara 10 mm + Lana mineral 50 mm + PYL 15 mm
Espesor total: 21 cm.
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
58 0.28 60

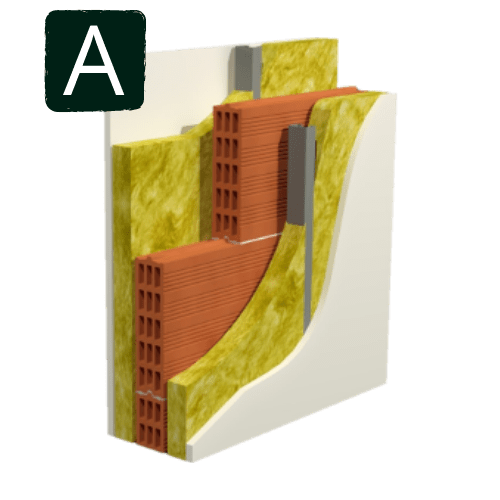

PYL 15 mm + Lana mineral 50 mm + Cámara 10 mm + Megabrick 7 Tabique + Cámara 10 mm + Lana mineral 50 mm + PYL 15 mm
Espesor total: 21 cm.
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
63 0.28 120
PYL 15 mm + Lana mineral 50 mm + Cámara 10 mm + SATEbrick Acústico 11.5 + Cámara 10 mm + Lana mineral 50 mm + PYL 15 mm
Espesor total: 26.5 cm.

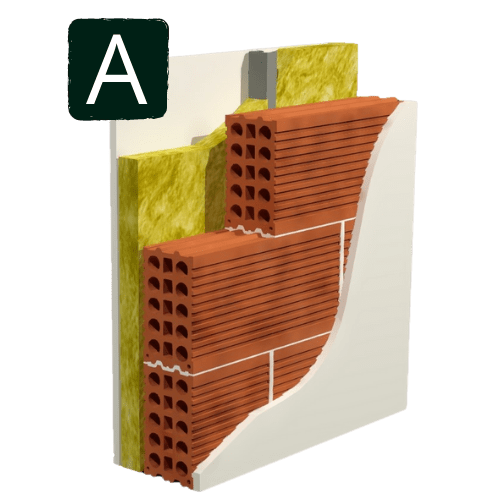

Separación viviendas con zonas comunes

DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
59.2 0.50 240
Yeso 15 mm + SATEbrick Acústico 11.5 + Cámara 10 mm + Lana mineral 45 mm + PYL 15 mm
Espesor total: 20 cm. Ver Informe

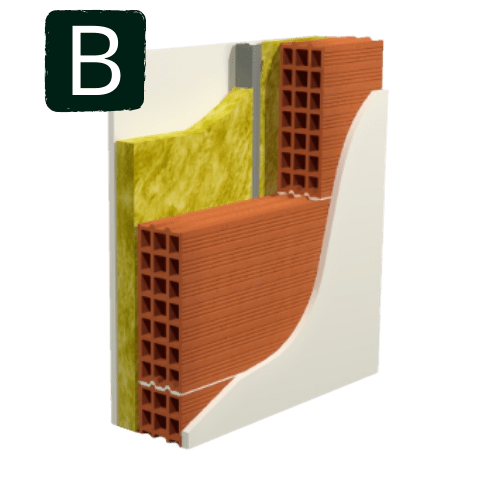

DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
55.40 0.47 240
Yeso 15 mm + Megabrick 11 cm Triplex + Cámara 10 mm + Lana mineral 45 mm + PYL 15 mm
Espesor total: 16.5 cm. Ver Informe
DB-HR DB-HE DB-SI
RA (dBA) U (W/m2K) EI (min)
55 0.47 240
Yeso 15 mm + Megabrick 11 cm Triplex + Cámara 10 mm + Lana mineral 45 mm + PYL 15 mm
Espesor total: 21 cm.
