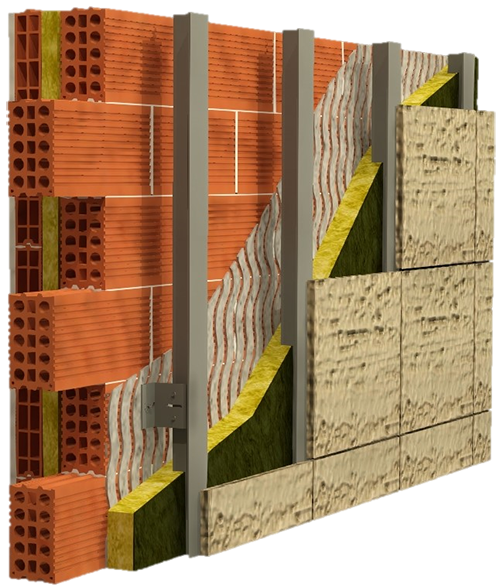

CON TRASDOSADO INTERIOR:
Revestimiento y cámara de aire ventilada +
Aislante térmico (XPS, PUR, LM) +
Hoja principal ladrillo (de 11 a 31 cm) +
Aislante térmico (XPS, PUR, LM) +
Trasdosado (ladrillo céramico, PYL)

SIN TRASDOSADO INTERIOR:
Revestimiento y cámara de aire ventilada +
Aislante térmico (XPS, PUR, LM) +
Hoja principal ladrillo (de 11 a 31 cm) +
Revestimiento de yeso o trasdosado directo de PYL
Megatosco
Bloque cerámico MEGATOSCO, de dimensiones 30 x 19 x 12 cm, con 16.6 pzas /m2.
Se trata de un bloque cerámico machihembrado en la junta vertical y perforaciones verticales redondas que se coloca con mortero de cemento. Lleva 120 pzas el palet.
Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.
DB HE Resistencia térmica
Rt = 0.31 m2K/W (de la hoja principal sin revestimiento)
DB HR Aislamiento acústico
Con trasdosado
- RA = 57 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
- RA = 46 dBA (Solución mixta de fachada con trasdosado interior de XPS o PUR y Megabrick 7 ó 5)
- RA = 55 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)
Sin trasdosado
- RA = 43 dBA (Hoja principal con SATE exterior y yeso interior)
Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.
DB SI Protección frente al fuego
Resistencia al fuego EI – 180 (con enfoscado de mortero ambas caras)
Reacción al fuego A-1
DB HS Protección frente a la humedad
Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) considerando la fachada como una barrera con resistencia muy alta a la filtración B3.
Descargas
Descargue aquí la partida del bloque Megatosco para fachada en formato bc3, presto, etc
Descargue aquí el objeto BIM del Megatosco
Ir a Info técnica (marcado CE, DAP, etc)
SATEbrick Acústico 11.5
Bloque cerámico SATEbrick Acústico 11,5, de dimensiones 40 x 20 x 11.5 cm, con 12.3 pzas /m2.
Se trata de un ladrillo perforado con huecos horizontales y machihembrado listo para colocar con pasta de montaje. Lleva 70 pzas el palet. Porcentaje de huecos 40 %
Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.
DB HE Resistencia térmica
Rt = 0.34 m2K/W (de la hoja principal sin revestimiento)
DB HR Aislamiento acústico
Con trasdosado
- RA = 57 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
- RA = 46 dBA (Solución mixta de fachada con trasdosado interior de XPS o PUR y Megabrick 7 ó 5)
- RA = 58.5 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)
Sin trasdosado
- RA = 46 dBA (Hoja principal con SATE exterior y yeso interior)
Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.
DB SI Protección frente al fuego
Resistencia al fuego EI – 120 (sin revestimientos)
Reacción al fuego A-1
DB HS Protección frente a la humedad
Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) considerando la fachada como una barrera con resistencia muy alta a la filtración B3.
Descargas
Descargue aquí la partida del bloque SATEbrick Acústico 11,5 para fachada en formato bc3, presto, etc
Descargue aquí el objeto BIM del SATEbrick Acústico 11,5
Ir a Info técnica (marcado CE, DAP, etc)
SATEbrick Acústico 14
Bloque cerámico SATEbrick Acústico 14, de dimensiones 30 x 19 x 14.5 cm, con 16.6 pzas /m2.
Se trata de un bloque cerámico machihembrado en la junta vertical y perforaciones verticales redondas que se coloca con mortero de cemento. Lleva 75 pzas el palet. Porcentaje de huecos 40 %
Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.
DB HE Resistencia térmica
Rt = 0.30 m2K/W (de la hoja principal sin revestimiento)
DB HR Aislamiento acústico
Con trasdosado
- RA = 61 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
- RA = 51 dBA (Solución mixta de fachada con trasdosado interior de XPS o PUR y Megabrick 7 ó 5)
- RA = 57 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)
Sin trasdosado
- RA = 51 dBA (Hoja principal con SATE exterior y yeso interior)
Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.
DB SI Protección frente al fuego
Resistencia al fuego EI – 180 (con enfoscado de mortero ambas caras)
Reacción al fuego A-1
DB HS Protección frente a la humedad
Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) considerando la fachada como una barrera con resistencia muy alta a la filtración B3.
Descargas
Descargue aquí la partida del bloque SATEbrick Acústico 14 para fachada en formato bc3, presto, etc
Descargue aquí el objeto BIM del SATEbrick Acústico 14
Ir a Info técnica (marcado CE, DAP, etc)
Termobrick

Termobrick 10

Termobrick 14

Termobrick 19

Termobrick 24

Termobrick 29

Termobrick 31

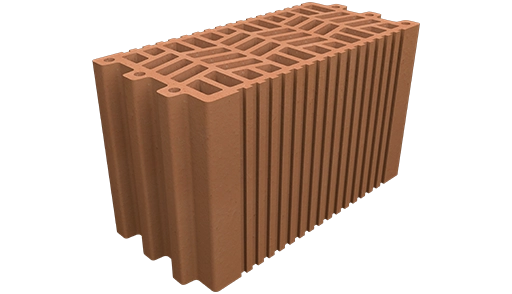

Bloque cerámico TERMOBRICK, de dimensiones 30 x 19 x (10/14/19/24/29/31) cm, con 16.6 pzas /m2.
Se trata de un bloque cerámico aligerado, machihembrado en la junta vertical y perforaciones verticales que se coloca con mortero de cemento.
Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.
DB HE Resistencia térmica
Rt = 0.33/0.48/0.61/0.86/0.97/1.65 m2K/W (de la hoja principal sin revestimiento)
Consultar más información aquí
DB HR Aislamiento acústico
- RA = 42 - 54 dBA (Muro con enfoscado de mortero una cara y yeso otra cara)
DB SI Protección frente al fuego
Resistencia al fuego EI de 180 a 240 (con enfoscado de mortero ambas caras)
Reacción al fuego A-1
DB HS Protección frente a la humedad
Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) considerando la fachada como una barrera con resistencia muy alta a la filtración B3.
Descargas
Descargue aquí la partida del bloque TERMOBRICK para fachada en formato bc3, presto, etc
Descargue aquí el objeto BIM del TERMOBRICK
Ir a Info técnica (marcado CE, DAP, etc)
