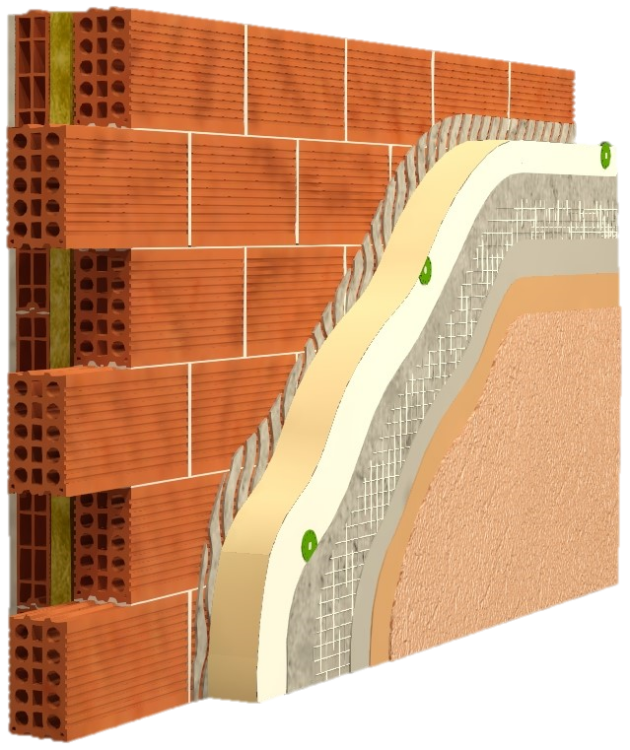

03.1.F.SATE_STB11,5+MB7

CON TRASDOSADO INTERIOR:

Acabado SATE +

Hoja principal ladrillo (de 11 a 31 cm) +

Aislante térmico (XPS, PUR, LM) +

Trasdosado (ladrillo céramico, PYL)

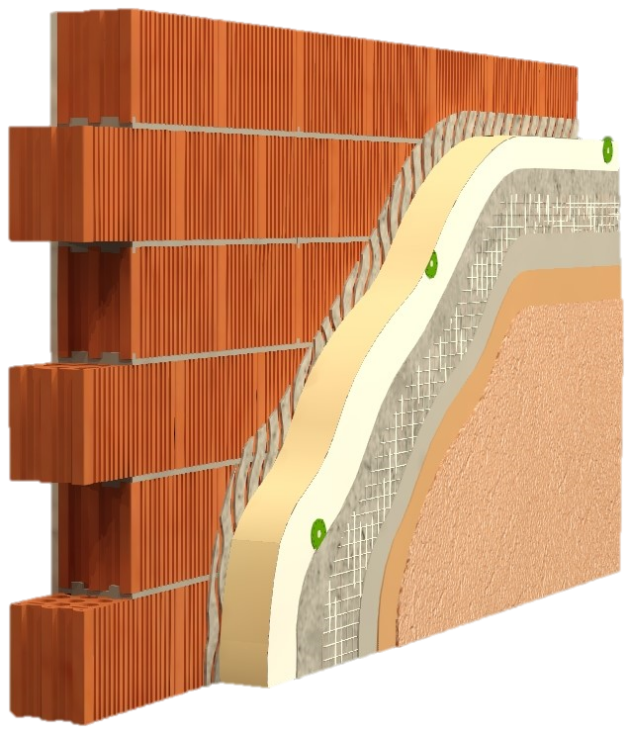

05.1.F.SATE_STB14

SIN TRASDOSADO INTERIOR:

Acabado SATE +

Hoja principal ladrillo (de 11 a 31 cm) +

Revestimiento de yeso o trasdosado directo PYL

Megabrick 13

Megabrick 13

Ladrillo gran formato MEGABRICK 13, de dimensiones 40 x 20 x 13 cm, con 12.3 pzas /m2.

Se trata de un ladrillo hueco con perforaciones horizontales y machihembrado listo para colocar con pasta de montaje. Lleva 60 pzas el palet.

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.54 m2K/W (de la hoja principal sin revestimiento)

DB HR Aislamiento acústico

Con trasdosado

  • RA = 59 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
  • RA = 48 dBA (Solución mixta de fachada con trasdosado interior de XPS o PUR y Megabrick 7 ó 5)
  • RA = 56 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)

Sin trasdosado

  • RA = 45 dBA (Hoja principal con SATE exterior y yeso interior)

Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.

DB SI Protección frente al fuego

Resistencia al fuego EI – 180 (con enfoscado de mortero ambas caras)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el sistema SATE esté certificado como revestimiento R3.

Descargas

Descargue aquí la base de datos de nuestros productos en formato bc3, presto, etc...

Descargue aquí la biblioteca BIM de Soluciones Ceranor en formato .rvt para utilizar con Autodesk Revit.

Ir a Info técnica (sello AENOR, marcado CE, DAP, Manual de ejecución, etc)



Megatosco

Megatosco

Bloque cerámico MEGATOSCO, de dimensiones 30 x 19 x 12 cm, con 16.6 pzas /m2.

Se trata de un bloque cerámico machihembrado en la junta vertical y perforaciones verticales redondas que se coloca con mortero de cemento. Lleva 120 pzas el palet.

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.31 m2K/W (de la hoja principal sin revestimiento)

DB HR Aislamiento acústico

Con trasdosado

  • RA = 57 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
  • RA = 46 dBA (Solución mixta de fachada con trasdosado interior de XPS o PUR y Megabrick 7 ó 5)
  • RA = 55 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)

Sin trasdosado

  • RA = 43 dBA (Hoja principal con SATE exterior y yeso interior)

Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.

DB SI Protección frente al fuego

Resistencia al fuego EI – 180 (con enfoscado de mortero ambas caras)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el sistema SATE esté certificado como revestimiento R3.

Descargas

Descargue aquí la base de datos de nuestros productos en formato bc3, presto, etc...

Descargue aquí la biblioteca BIM de Soluciones Ceranor en formato .rvt para utilizar con Autodesk Revit.

Ir a Info técnica (marcado CE, DAP, etc)



SATEbrick Acústico 11.5

SATEbrick Acustico 11,5

Bloque cerámico SATEbrick Acústico 11,5, de dimensiones 40 x 20 x 11.5 cm, con 12.3 pzas /m2.

Se trata de un ladrillo perforado con huecos horizontales y machihembrado listo para colocar con pasta de montaje. Lleva 70 pzas el palet. Porcentaje de huecos 40 %

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.34 m2K/W (de la hoja principal sin revestimiento)

DB HR Aislamiento acústico

Con trasdosado

  • RA = 57 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
  • RA = 46 dBA (Solución mixta de fachada con trasdosado interior de XPS o PUR y Megabrick 7 ó 5)
  • RA = 58.5 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)

Sin trasdosado

  • RA = 46 dBA (Hoja principal con SATE exterior y yeso interior)

Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.

DB SI Protección frente al fuego

Resistencia al fuego EI – 120 (sin revestimientos)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el sistema SATE esté certificado como revestimiento R3.

Descargas

Descargue aquí la base de datos de nuestros productos en formato bc3, presto, etc...

Descargue aquí la biblioteca BIM de Soluciones Ceranor en formato .rvt para utilizar con Autodesk Revit.

Ir a Info técnica (marcado CE, DAP, etc)



SATEbrick Acústico 14

SATEbrick Acustico 14

Bloque cerámico SATEbrick Acústico 14, de dimensiones 30 x 19 x 14.5 cm, con 16.6 pzas /m2.

Se trata de un bloque cerámico machihembrado en la junta vertical y perforaciones verticales redondas que se coloca con mortero de cemento. Lleva 75 pzas el palet. Porcentaje de huecos 40 %

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.30 m2K/W (de la hoja principal sin revestimiento)

DB HR Aislamiento acústico

Con trasdosado

  • RA = 61 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
  • RA = 51 dBA (Solución mixta de fachada con trasdosado interior de XPS o PUR y Megabrick 7 ó 5)
  • RA = 57 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)

Sin trasdosado

  • RA = 51 dBA (Hoja principal con SATE exterior y yeso interior)

Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.

DB SI Protección frente al fuego

Resistencia al fuego EI – 180 (con enfoscado de mortero ambas caras)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el sistema SATE esté certificado como revestimiento R3.

Descargas

Descargue aquí la base de datos de nuestros productos en formato bc3, presto, etc...

Descargue aquí la biblioteca BIM de Soluciones Ceranor en formato .rvt para utilizar con Autodesk Revit.

Ir a Info técnica (marcado CE, DAP, etc)



Termobrick

Termobrick 10

Termobrick 10

Termobrick 14

Termobrick 14

Termobrick 19

Termobrick 19

Termobrick 24

Termobrick 24

Termobrick 29

Termobrick 29

Termobrick 31

Termobrick 31

Bloque cerámico TERMOBRICK, de dimensiones 30 x 19 x (10/14/19/24/29/31) cm, con 16.6 pzas /m2.

Se trata de un bloque cerámico aligerado, machihembrado en la junta vertical y perforaciones verticales que se coloca con mortero de cemento.

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.33/0.48/0.61/0.86/0.97/1.65 m2K/W (de la hoja principal sin revestimiento)

DB HR Aislamiento acústico

  • RA = 42 - 54 dBA (Muro con enfoscado de mortero una cara y yeso otra cara)

Consultar más información aquí.

DB SI Protección frente al fuego

Resistencia al fuego EI de 180 a 240 (con enfoscado de mortero ambas caras)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el sistema SATE esté certificado como revestimiento R3.
