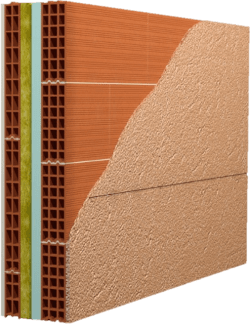

Fachada monocapa

Revestimiento continuo monocapa +

Hoja principal ladrillo (de 11 a 31 cm) +

Aislante térmico (XPS, PUR, LM) +

Trasdosado (ladrillo céramico, PYL)

Megabrick Triplex

Ladrillo gran formato MEGABRICK TRIPLEX, de dimensiones 70 x 30 x 11 cm, con 4.7 pzas /m2.

Se trata de un ladrillo hueco con perforaciones horizontales y machihembrado listo para colocar con pasta de montaje. Lleva 27 pzas el palet.

El sistema tiene una pieza especial para las esquinas y remate de jambas en los huecos.

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.46 m2K/W (de la hoja principal sin revestimiento)

Este sistema de fachada, al no llevar el aislamiento térmico por el exterior de la envolvente, es necesario forrar los pilares de fachada y colocar un aislante térmico en los forjados, tanto en el suelo como en el techo al menos 1,5 m al interior de la línea de fachada.

DB HR Aislamiento acústico

  • RA = 55 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
  • RA = 43 dBA (Solución mixta de fachada con trasdosado interior de XPS o PUR y Megabrick 7 ó 5)
  • RA = 54 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)

Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.

DB SI Protección frente al fuego

Resistencia al fuego EI – 120 (con enfoscado de mortero ambas caras)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el mortero monocapa esté certificado como revestimiento R3.

Descargas

Descargue aquí la base de datos de nuestros productos en formato bc3, presto, etc

Descargue aquí la biblioteca BIM de Soluciones Ceranor en formato .rvt para utilizar con Autodesk Revit

Ir a Info técnica (sello AENOR, marcado CE, DAP, Manual de ejecución, etc)



Megabrick 13

Megabrick 13

Ladrillo gran formato MEGABRICK 13, de dimensiones 40 x 20 x 13 cm, con 12.3 pzas /m2.

Se trata de un ladrillo hueco con perforaciones horizontales y machihembrado listo para colocar con pasta de montaje. Lleva 60 pzas el palet.

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.54 m2K/W (de la hoja principal sin revestimiento)

Este sistema de fachada, al no llevar el aislamiento térmico por el exterior de la envolvente, es necesario forrar los pilares de fachada y colocar un aislante térmico en los forjados, tanto en el suelo como en el techo al menos 1,5 m al interior de la línea de fachada.

DB HR Aislamiento acústico

  • RA = 59 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
  • RA = 48 dBA (Solución mixta de fachada con trasdosado interior de XPS o PUR y Megabrick 7 ó 5)
  • RA = 56 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)

Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.

DB SI Protección frente al fuego

Resistencia al fuego EI – 180 (con enfoscado de mortero ambas caras)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el mortero monocapa esté certificado como revestimiento R3.

Descargas

Descargue aquí la base de datos de nuestros productos en formato bc3, presto, etc

Descargue aquí  la biblioteca BIM de Soluciones Ceranor en formato .rvt para utilizar con Autodesk Revit.

Ir a Info técnica (sello AENOR, marcado CE, DAP, Manual de ejecución, etc)



Megatosco

Megatosco

Bloque cerámico MEGATOSCO, de dimensiones 30 x 19 x 12 cm, con 16.6 pzas /m2.

Se trata de un bloque cerámico machihembrado en la junta vertical y perforaciones verticales redondas que se coloca con mortero de cemento. Lleva 120 pzas el palet.

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.31 m2K/W (de la hoja principal sin revestimiento)

Este sistema de fachada, al no llevar el aislamiento térmico por el exterior de la envolvente, es necesario forrar los pilares de fachada y colocar un aislante térmico en los forjados, tanto en el suelo como en el techo al menos 1,5 m al interior de la línea de fachada.

DB HR Aislamiento acústico

  • RA = 57 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
  • RA = 46 dBA (Solución mixta de fachada con trasdosado interior de XPS o PUR y Megabrick 7 ó 5)
  • RA = 55 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)

Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.

DB SI Protección frente al fuego

Resistencia al fuego EI – 180 (con enfoscado de mortero ambas caras)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el mortero monocapa esté certificado como revestimiento R3.

Descargas

Descargue aquí la base de datos de nuestros productos en formato bc3, presto, etc

Descargue aquí la biblioteca BIM de Soluciones Ceranor en formato .rvt para utilizar con Autodesk Revit.

Ir a Info técnica (marcado CE, DAP, etc)



SATEbrick Acústico 11.5

Bloque cerámico SATEbrick Acústico 11,5, de dimensiones 40 x 20 x 11.5 cm, con 12.3 pzas /m2.

Se trata de un ladrillo perforado con huecos horizontales y machihembrado listo para colocar con pasta de montaje. Lleva 70 pzas el palet. Porcentaje de huecos 40 %

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.34 m2K/W (de la hoja principal sin revestimiento)

Este sistema de fachada, al no llevar el aislamiento térmico por el exterior de la envolvente, es necesario forrar los pilares de fachada y colocar un aislante térmico en los forjados, tanto en el suelo como en el techo al menos 1,5 m al interior de la línea de fachada.

DB HR Aislamiento acústico

  • RA = 57 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
  • RA = 46 dBA (Muro con enfoscado de mortero una cara y yeso otra cara)
  • RA = 58.5 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)

Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.

DB SI Protección frente al fuego

Resistencia al fuego EI – 120 (sin revestimientos)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el mortero monocapa esté certificado como revestimiento R3.

Descargas

Descargue aquí el DIT Plus del SATEbrick Acústico 11,5.

Descargue aquí la base de datos de nuestros productos en formato bc3, presto, etc

Descargue aquí la biblioteca BIM de Soluciones Ceranor en formato .rvt para utilizar con Autodesk Revit.

Ir a Info técnica (marcado CE, DAP, etc)



SATEbrick Acústico 14

SATEbrick Acustico 14

Bloque cerámico SATEbrick Acústico 14, de dimensiones 30 x 19 x 14.5 cm, con 16.6 pzas /m2.

Se trata de un bloque cerámico machihembrado en la junta vertical y perforaciones verticales redondas que se coloca con mortero de cemento. Lleva 75 pzas el palet. Porcentaje de huecos 40 %

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.30 m2K/W (de la hoja principal sin revestimiento)

Este sistema de fachada, al no llevar el aislamiento térmico por el exterior de la envolvente, es necesario forrar los pilares de fachada y colocar un aislante térmico en los forjados, tanto en el suelo como en el techo al menos 1,5 m al interior de la línea de fachada.

DB HR Aislamiento acústico

  • RA = 61 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y Megabrick 7 ó 5)
  • RA = 51 dBA (Muro con enfoscado de mortero una cara y yeso otra cara)
  • RA = 57 dBA (Solución mixta de fachada con trasdosado interior de lana mineral y PYL)

Nota: El empleo de aislantes térmicos rígidos en la cámara de la fachada (XPS, PUR) no aporta incremento del aislamiento acústico, quedando supeditado a la masa superficial de conjunto.

DB SI Protección frente al fuego

Resistencia al fuego EI – 180 (con enfoscado de mortero ambas caras)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el mortero monocapa esté certificado como revestimiento R3.

Descargas

Descargue aquí la base de datos de nuestros productos en formato bc3, presto, etc

Descargue aquí la biblioteca BIM de Soluciones Ceranor en formato .rvt para utilizar con Autodesk Revit.

Ir a Info técnica (marcado CE, DAP, etc)



Termobrick

Termobrick 10

Termobrick 10

Termobrick 14

Termobrick 14

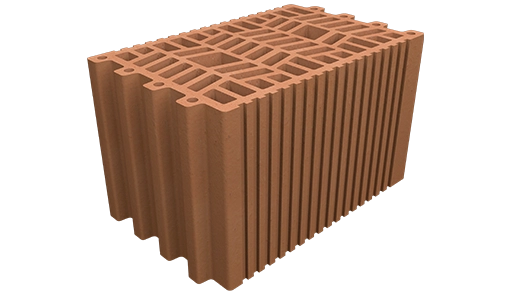

Termobrick 19

Termobrick 19

Termobrick 24

Termobrick 24

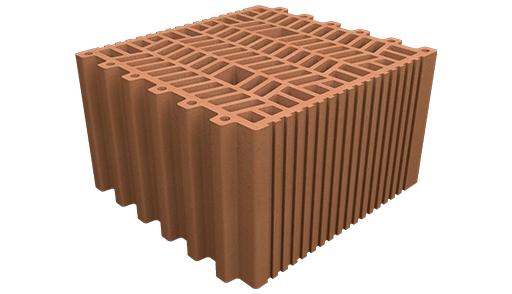

Termobrick 29

Termobrick 29

Termobrick 31

Termobrick 31

Bloque cerámico TERMOBRICK, de dimensiones 30 x 19 x (10/14/19/24/29/31) cm, con 16.6 pzas /m2.

Se trata de un bloque cerámico aligerado, machihembrado en la junta vertical y perforaciones verticales que se coloca con mortero de cemento.

Dispone de DAP, (etiqueta tipo III), Puntuación para sello BREEAM, LEED , VERDE.

DB HE Resistencia térmica

Rt = 0.33/0.48/0.61/0.86/0.97/1.65 m2K/W (de la hoja principal sin revestimiento)

Este sistema de fachada, al no llevar el aislamiento térmico por el exterior de la envolvente, es necesario forrar los pilares de fachada y colocar un aislante térmico en los forjados, tanto en el suelo como en el techo al menos 1,5 m al interior de la línea de fachada.

DB HR Aislamiento acústico

  • RA = 42 - 54 dBA (Muro con enfoscado de mortero una cara y yeso otra cara)

DB SI Protección frente al fuego

Resistencia al fuego EI de 180 a 240 (con enfoscado de mortero ambas caras)

Reacción al fuego A-1

DB HS Protección frente a la humedad

Esta composición de fachada tiene un grado de impermeabilidad de 5 (el máximo) siempre y cuando el mortero monocapa esté certificado como revestimiento R3.

Descargas

Descargue aquí la base de datos de nuestros productos en formato bc3, presto, etc

Descargue aquí la biblioteca BIM de Soluciones Ceranor en formato .rvt para utilizar con Autodesk Revit.

Ir a Info técnica (marcado CE, DAP, etc)
